Banco prova a rulli

Banco prova dinamometrico vs Banco prova a rulli

Oltre al banco prova dinamometrico, ne esiste una seconda tipologia: il banco prova a rulli. Se lo scopo, vale a dire la rilevazione dei parametri prestazionali del motore a combustione interna (come la coppia e la potenza erogate) rimane il medesimo, a cambiare, tra le due tipologie di banco prova, è la modalità con la quale tali parametri vengono misurati. Nel primo caso occorre infatti smontare il motore dal veicolo ed installarlo sul banco prova, nel secondo invece non è richiesta tale operazione preliminare. Appare dunque chiaro come il grande vantaggio di un banco prova a rulli sia proprio la maggiore facilità di esecuzione del test. C'è però un rovescio della medaglia: le performance del motore vengono misurate direttamente alla "ruota", pertanto saranno al netto delle dissipazioni di energia che hanno luogo nella catena cinematica a valle del propulsore. Occorrerà dunque stimare tali dissipazioni per risalire alle performance sviluppate effettivamente dal motore.

Banco prova dinamometrico

Banco prova a rulli

Come funziona

Il banco prova a rulli è costituito da uno o più rulli, che vengono posti in rotazione dalla ruota motrice del veicolo sottoposto al test e da un modulo elettronico, deputato all'elaborazione ed alla raccolta dei dati. La valutazione di quest'ultimi avviene tramite l'impiego di una cella di carico e di un encoder, i quali restituiscono rispettivamente le misure della coppia resistente e della velocità angolare del sistema.

Vi sono due diverse modalità di funzionamento del banco prova a rulli: inerziale e frenata

La prova al banco effettuata in modalità inerziale è molto rapida, ma allo stesso tempo poco precisa. Essa consiste nell’utilizzo della massa del rullo e quindi della sua inerzia, come strumento di misura della potenza e della coppia motrice del motore in analisi.

La modalità frenata sfrutta invece l’azione di un freno dinamico a correnti parassite per ottenere una misurazione precisa di coppia e potenza erogate. La prova può essere eseguita in più step in base al numero di giri del motore, oppure effettuata una volta noto il “tempo di rampa” (che permette al veicolo di raggiungere la sua massima capacità motrice).

Influenza delle condizioni ambientali sulle performance del motore

Le prestazioni di un motore endotermico sono influenzate, anche significativamente, dalle condizioni ambientali. Ci si può banalmente rendere conto di questo fenomeno, osservando il comportamento del proprio motore al variare delle stagioni.

Se si vuole dunque eseguire delle misure in accordo con la normativa, è necessario rilevare nella prova anche le grandezze fisiche ambientali, al fine di potere correggere i valori ottenuti in funzione di quest'ultimi in modo da ricondursi a delle condizioni di riferimento.

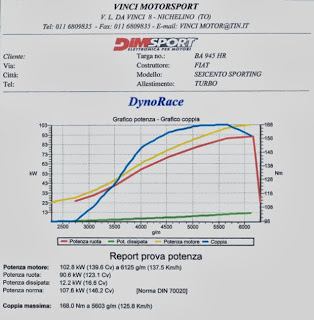

Output grafico restituito da un banco prova a rulli
